ADSS电力光缆耐张金具批发商

产品介绍：
1、产品用于ADSS线路架设中光缆与杆塔的联接。主要用在与终端杆塔、耐张杆塔、转角大于25°的杆塔和接续塔的联接。

具体配置为：终端杆塔1套/杆塔；耐张杆塔、接续杆塔、转角（仰角）大于25°的杆塔均为2套/杆塔。

2、用户根据光缆缆径、光缆抗拉强度或档距选配适合的耐张线夹。

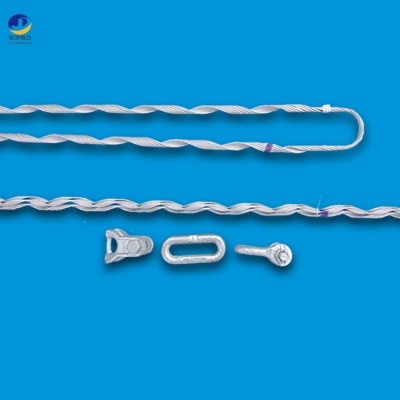

3、成套线夹包括：内层护线条预绞丝、外层耐张预绞丝各一套，心形环一件、挂板一件和U型挂环两套。

产品用途：

承受全张力。将ADSS光缆连接至终端、耐张（转角大于25°）或光缆接续杆塔上。

产品结构：

1. 内层护线条预绞丝：用铝包钢线制成，预绞丝内壁通过高强度高分子水溶性环保胶粘剂粘有一层金刚砂，

以增加与光缆间的摩擦力。预绞丝的末端经向外侧弯曲，以免挤压损害光缆。

2. 外层耐张预绞丝：用铝包钢线质层，预绞丝被制成一束，并在内壁粘有白刚玉金刚砂，

已达到对光缆减少压力的条件下增加耐张线夹的抗拉强度。

3. 心形环：热镀锌精密铸钢件。
破坏载荷为50KN、70KN、100KN、120KN  四种。

4. 挂板：热镀锌钢，将心喜欢和U型环链接起来的作用。
破坏载荷为50KN、70KN、100KN、120KN  四种。

U型挂：热镀锌钢U型挂环，起到与杆塔紧固件连接的作用。
常见规格：U-5（50KN），U-7（70KN），U-10（100KN），U-12（120KN）四种

产品特点：

1.外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。

2.结构加强条对ADSS光缆起一定得保护作用，作为力的传递单元，主要作用有：

（1）有效地将纵向压紧力传递给光缆的张力承受单元 → 芳纶，避免光缆外护套过度受力而被拉伤。

（2）传递轴向张力。

（3）增大了与光缆的接触面积，使应力分布均匀，无应力集中点。

3.在不超过ADSS光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。

4.对ADSS光缆的握着力不低于光缆极限抗拉强度（UTS）的95%，完全适合光缆架设的需要。

订货须知：

1、根据ADSS光缆的极限抗拉强度、运行档距及外径来选择合适的耐张线夹。

2、应同时提供ADSS光缆的相关参数：光缆的最大允许张力、每日运行张力和抗侧压强度，，如为单胶，应提供胶向。

3、数量配置：1套/终端杆塔；2套/耐张杆塔、转角大于25°及ADSS光缆接续杆塔。

4、耐张线夹在承受了全张力后，建议一次性使用。
