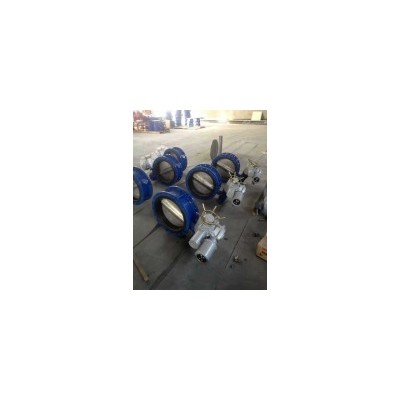

Z45-24W多回转执行机构

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；

按连接型式分：有转矩型、电站型和推力型。

具有如下特点：
①.该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65（特殊定货）;
②.转矩控制机构动作可靠，调节方便，转矩重复精度高;
③.行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关;
④.采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便;
⑤.采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小;
⑥.配有机械式阀位指示器。
技术条件
①.环境温度：-20℃~+60℃;
②.相对湿度：不大于95%（25℃时）;
③.工作环境：无易燃，易爆和强腐蚀介质;
④.防护等级：IP55、IP65（特殊定货）
⑤.电源：380V 50HZ（特殊要求可定货时提出）。2. 型号示例：

2.1. DZW30-18：多回转电动装置，输出转矩300N·m（30kgf·m），输出转速18r/min，最大转圈数60，常规户外型。

2.2 DZW45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

2.3 DZW120-24W/240T：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

3.工作环境和主要技术参数:

3.1 电源：

常规，三相380V（50Hz）；

特殊，三相660V、415V（50Hz 、60Hz）；

        单相220V、110V（50Hz 、60Hz）；

3.2 工作环境：

3.2.1 环境温度：-20~+60℃（特殊订货-40~+80℃）。

3.2.2相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟 （特殊订货30分钟）。

型号规格和主要性能参数见表1

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)

注2：当产品提供四层计数器时，zui大转圈数为表1圈数*10

电机技术参数见表2

外形尺寸见图1和表3

注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型

注2：F1为户外型  F2为隔爆型  F3为整体型

F4为整体隔爆型/整体调节隔爆型
