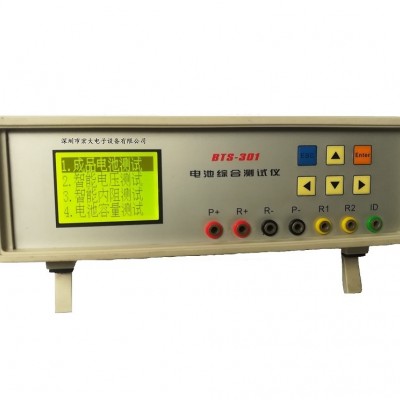

BTS-301电池综合测试仪18650聚合物电池综合检测仪
欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！
一、功能简介
本测试仪共有3个功能菜单，在测试仪的显示屏幕上显示为：
[测试模式选择]
综合测试
容量测试
识别代码
1．综合测试：
A．测试电池种类：锂电，镍氢，镍镉。
B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。
C．通用测试项目：充电测试，放电测试，内阻，电压，过流保护功能测试。
D．可选测试项目：识别代码，识别电阻。
E．标称电压为3．7V的电池等同于3．6V，识别代码的测试是针对摩托罗拉系列手机电池。
F．测试时间根据所选项目不同大约需要0．8 - 1．5秒。
2．容量测试：
A．测试电池种类：锂电，镍氢，镍镉。
B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。
C．测试项目：电池总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。
D．测试时间根据电池型号及设置不同大约需要1 - 3小时。
3．识别代码：
读出摩托罗拉系列手机电池内的识别码，64 + 1024位。
二、测试步聚说明
开机后显示可供选择的三项菜单，通过按“▼”“▲”键选择需要进行的测试项目，按“ENTER”键进入测试功能。
1． 综合测试：
选择此功能后，进入“参数设置”：
[参数设置]
电池类型：锂电
电池电压：3．6V
识别端子：R1/R2
1．1．设置说明：
通过按键“▼”“▲”选择需要设置的项目。
电池类型：默认为“锂电”。通过按键“◄”“►”循环翻滚选择。可选择为“锂电”“镍氢”“镍镉”。这指的是电芯的类型。
电池电压：默认为“3．6V”。通过按键“◄”“►”循环翻滚选择。可选择为“2．4V”“3．6V”“4．8V”“6．0V”“7．2V”。这指的是电池的标称电压值。标称为“3．7V”的电池选择“3．6V”。
识别端子：默认为“R1/R2”通过按键“◄”“►”循环翻滚选择。可选择为“NC”“R1”“R1/R2”“M-”“R1/M-”“R+”“S”“T”“R1/R+”。
a) 仅测试一个接在电池负极的电阻时选择“R1”。
b) 需要同时测试两个接在电池负极的电阻时选择“R1/R2”。
c) 仅测试一个识别代码时选择“M-”。
d) 需要同时测试一个接在电池负极的电阻及一个识别代码时选择 “R1/M-”。
