LBY-2H顶板离层仪在煤矿巷道顶板稳定性监测中的应用

顶板离层仪在煤矿巷道顶板稳定性监测中的应用

煤矿井巷围岩活动主要表现形式为顶板离层、下沉、冒落、两帮片帮和底鼓等，其中顶板离层仪是巷道围岩失稳的前兆，顶板一旦冒落，多数情况下规模较大危害严重。因此采用锚杆支护的煤巷需要对顶板围岩位移进行实时动态监测，以监测锚杆支护效果和为锚杆支护优化设计提供基础数据。LBY-2H顶板离层仪是监测顶板岩层分离时所产生位移量的仪器，主要适用于锚杆锚索支护的巷道顶板及需要测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。

1、仪器的结构特点

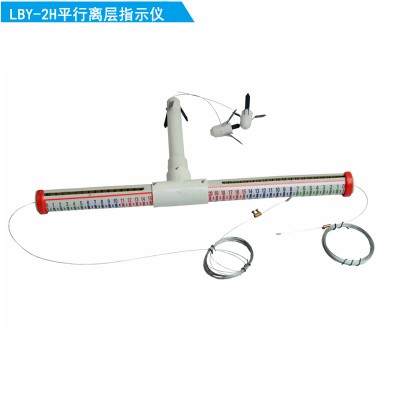

LBY-2H顶板离层仪主要由基点锚头、测绳、外测筒、内测筒等组成。深基点锚头应固定在稳定岩石内，浅基点锚头固定在锚杆端部位置，当锚杆锚固范围内有离层时，顶板延外测筒向下移动，移动量由外测筒标尺指示；当锚固范围外顶板离层时，外测筒与顶板相对应位置不变，但沿测筒向下移动，表明顶板有离层，离层量由内测筒标尺指示，当锚杆锚固范围内有离层时，内外测筒分别有离层显示，其示值之和为总离层值。

2、LBY-2H顶板离层仪技术指标：

①    仪器监测点的数量：2点

②    仪器的量程：深基点离层为200mm，浅基点离层为150mm；

③    仪器的测绳精度：±1mm；

④    显示方式：彩色显示

⑤    岩层移动指示仪通常成对安装，可以同时监测锚固区内和锚固区外顶板离层值，也可以两只均监测同一锚固范围内的离层数值，以保证数据的准确。

3、 仪器的安装：

①    用端部带槽的安装杆将上部锚固器推至钻孔上端，轻拉一下细钢丝绳确认已锚住；用端部带槽的安装杆将下部锚固器推至钻孔中预定监测位置（通常与顶板锚杆上端处处于同一高度），轻拉一下细钢绳确认锚固器已锚住；检查确认孔口套管组件连接牢固，然后将其插入钻孔中，确保两个刻度指示环移动顺畅，不受任何卡阻，并确认孔口套管组件已固定在钻孔中；将刻度指示环的红色边缘与零刻度对齐，然后用卡箍将与其相连的细钢绳卡住，确认指示环移动不受卡阻，截去多余的细钢绳，记录指示仪编号、安装日期及位置，初始读数。

②    距掘进工作面50m以内的顶板指示仪每班进行测读、记录；50m以外的按每周不少于1次进行测读记录。
