四川阿坝桥梁用金属波纹管卷管机 混凝土预留孔道螺旋管制管机

一、 适用范围:

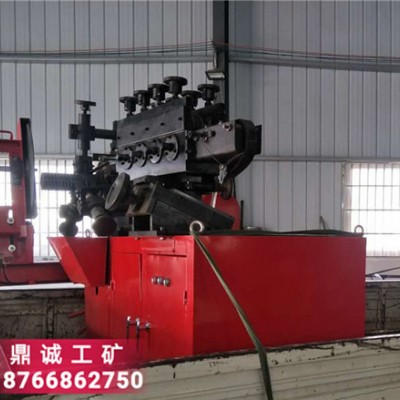

     DCZG-135型制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效率高、操作维护简单,适于工地或工厂集中使用。

二、 性能及特点:

1、本机易学、易懂。(本厂有专业技师培训,一般青工两～三天即可学会)

2、省料、出管率高,与国内的期他机型相比,同规格的钢带,产管多;

螺距为26.5～28.5mm

3、速度快,采用无级调速电机。  (熟练工: Ф70  2000米/12小时; Ф50: 5000米/日)

4、省电。( Ф70:0.7kwh/百米)

5、经久耐用,质量三包。 (制作二十万米内不需大修)

三、 主要技术参数:

1、 主电机型号YCT180-4A   功率:N=4kw

切割机功率:N=2.2kw   水泵功率:N=40w  水箱容量:   23升

2、 质量符合:JG/T3013-94(预应力混凝土用金属螺旋管)《中华人民共和国工业行业标准》

a、径向刚度≤0.2 ；b、抗拉伸荷载≥4500；c、抗集中荷载800N变形不大于0.2d。

3、   钢带规格:0.23～0.4×36±0.5; 波纹管螺距:  26.5~28.5mm

4、   产管速度:

Ф35～Ф58    8～10M/min      Ф60～Ф85    7～9M/min

Ф90～Ф115   5～7M/min       Ф120～Ф155  2～4M/min

Ф160～Ф205  1～2M/min       Ф210～Ф305     1M/min

5、   制管内径:

Ф35～Ф135(标准型)

总质量:   450kg;

6、 尺寸(mm):   1100×800×1360(长×宽×高)

四、 工作流程及工作原理:

原料(钢带)→清洗槽→导带架→成形轧辊→缠绕模头→咬边扣压→成管→切割。

工作原理:将0.23～0.4×36±0.5钢带进入含乳化油的水槽;在过导带架,控制钢带偏向;进入四组成形轧辊,压模成双波呈半圆(加强筋),左侧向上折,右侧向下折的形状;再缠绕于模头上,经翻边轮挤、压边轮压,使向上折和向下折边紧扣让直齿压花轮压痕,双边咬合后,经压紧轮压实即形成紧密相扣的波纹管。连续卷成延伸至达到合乎要求的长度,当管端接触行程开关时,主电机会自动停下;然后用切割机切断即完成一根管的制作。再起动主电机作下一根波纹管。
