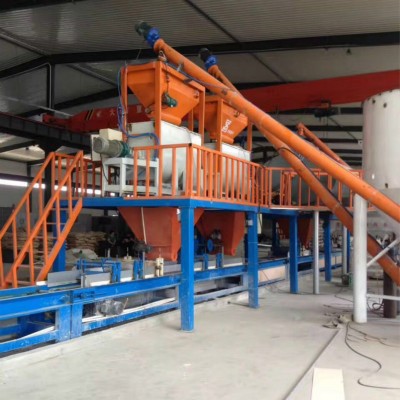

建筑保温板生产线 全自动免拆外模一体板设备

　　耐久：不泛霜返卤，强度随时间递增，使用寿命长；

　　易装：可锯、可粘、可钉、可挂；

　　环保：不含有害物质，对人体无害；

　　FS免拆复合保温外模板设备产品性能：

FS免拆复合保温外模板设备产品保温隔热层以2-8cm厚的XPS挤塑聚苯板或硬质聚氨酯发泡板为例，保温层导热系数<0.029w/（m2?k），吸水率<1%（v/v），抗压强度：≥250Kpa,透湿系数:≤2.0Ng(m.s.pa),防火性能达到国家A1级标准，同时也可根据不同地区的节能设计要求选择不同厚度的保温层，真正做到北方保温、南方隔热，最大程度节约了宝贵能源。

 　FS免拆复合保温外模板设备产品特点：

　　1、保温隔热高效施工节约成本结构独特安全可靠轻质高强节省工期。

　　2、吸取了国内外现代外墙保温的众多优点，集保温、隔热、环保、耐侯、防雨、防冻、隔音、抗震、质量轻等多功能于一体的预制板材，并且具有良好的构造和连接方式，无冷（热）桥、不渗漏、有效避免了脱落、开裂现象，同时具有施工简捷、不受季节限制、干法施工等特点。

　　3、FS免拆复合保温外模板设备产品保温一体化系统，不仅保温性能达到并超过JG149-2003《膨胀聚苯板薄抹灰外墙外系统》、JG158-2004《胶粉聚苯颗粒外墙外保温系统》和JGJ144-2004《外墙外保温施工技术规程》的规范要求，饰面理化性能指标也符合国标外墙保温节能建材的相关检测要求。

　　4、FS免拆复合保温外模板可适用于严寒地区、寒冷地区、夏热冬冷、夏热冬暖等所有地区，是理想的民用建筑、公用建筑墙体保温、装饰材料；既可用于新建建筑外墙保温、既有建筑的保温节能改造。

　　5、FS免拆复合保温外模板--保温一体化系统，导热系数≤0.029W/(m?k)，吸水率≤1.5%,耐洗刷性≥50000次,耐人工老化性≥5000h,标准状态、冻融后保温层拉拔强度≥0.2 MPa抗风压值6.7kpa,耐候性可耐80次热雨、5次热冷周期，饰面可持久靓丽20年以上，系统耐候达到50年。

　　6、节能环保：生产过程无需高温高压，产品无毒、无害、无污染、无放射性，属绿色环保的新型节能建材。

　FS免拆复合保温外模板设备产品施工技术要求:

　　FS免拆复合保温外模板设备产品标准及性能指标检测

　　依据我省现行《居住建筑节能设计标准》、国家《建筑施工模板安全技术规范》（JGJ162-2008）和一体化技术要求，制定了企业标准《复合外模板现浇混凝土保温结构体系》（Q/1500SCJ002-2010）。经山东省建筑工程质量监督检验测试中心检测，永久性复合保温外模板及FS免拆复合保温外模板保温体系的力学性能指标和耐候性等均达到国家有关标准和企业标准的要求。

1）FS免拆复合保温外模板设备生产的板材施工时，现场应建立相应的质量管理体系、施工质量和检验制度，并编制专项施工方案，向施工人员进行培训和技术交底。

　　2）运输时应轻拿轻放，材料进入施工现场后，先进场验收，并按规定取样复验；各种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒措施；在平整干燥的场地，不超过20层；存放过程中应采取防潮、防水等保护措施，贮存期及条件应复合产品使用说明书的规定。

　　3）砌筑砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制，配制好的材料应在规定时间内用完，严禁过时使用。

　　4）FS免拆复合保温外模板设备生产的板材完工后应做好成品保护。施工产生的墙体缺陷，如穿墙套管、脚手眼、孔东等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。

　　1.施工技术要求

　　1）FS免拆复合保温外模板保温体系施工时，现场应建立相应的质量管理体系、施工质量和检验制度，并编制专项施工方案，向施工人员进行培训和技术交底。

　　2）FS免拆复合保温外模板运输时应轻拿轻放，材料进入施工现场后，先进场验收，并按规定取样复验；各种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒措施；在平整干燥的场地，最高不超过20层；存放过程中应采取防潮、防水等保护措施，贮存期及条件应复合产品使用说明书的规定。

　　3）砌筑砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制，配制好的材料应在规定时间内用完，严禁过时使用。

　　4）FS免拆复合保温外模板保温体系完工后应做好成品保护。施工产生的墙体缺陷，如穿墙套管、脚手眼、孔东等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。

　　2.施工工艺流程及施工方法

　　1）内外侧及主、次楞拆除内外模板、主次楞的拆除时间和要求应按照《混凝土施工质量验收规范》（GB50203–2002）和《建筑施工模板安全技术规范》（JGJ162–2008）的规定执行。

　　2）砌筑自保温砌体

　　外围护结构填充墙体自保温砌体施工按照相应国家和山东省砌体设计规范和规程的规定施工，且自保温砌块外侧应同复合保温模板外侧在同一垂直立面上。

　　3）拼缝及阴阳角处抗裂处理

　　FS免拆复合保温模板拼缝处、阴阳角以及与自保温砌体相交处，用聚合物砂浆抹压找平，并铺设200mm宽耐碱玻纤网格布，加强抗裂措施处理。

　　4）水泥抗裂砂浆抹面

　　FS免拆复合保温模板与自保温砌体外侧应整体分层抹压20mm水泥抗裂砂浆，使外立面平整，复合验收要求。

　　5）饰面层施工

　　涂料或面砖饰面层应按照《建筑节能工程施工质量验收规范》GB50411-2007）做法施工。

　　FS免拆复合保温外模板。按保温板厚度确定模板配制尺寸、数量。安装步骤如下：

　　a，按弹出外墙线位置安装模板，在底层混凝土强度不低于7.5mpa时，开始安装上一层模板时，并利用下一层外墙螺栓孔挂三角平台架。

　　b，在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。模板放在三角平台架上，将模板就位，穿螺栓紧固较正，连接必须严密，牢固，以防出现错台和漏浆现象。

2）运输时应轻拿轻放，材料进入施工现场后，先进场验收，并按规定取样复验；各种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒措施；在平整干燥的场地，不超过20层；存放过程中应采取防潮、防水等保护措施，贮存期及条件应复合产品使用说明书的规定。

　　3）砌筑砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制，配制好的材料应在规定时间内用完，严禁过时使用。

　　4）FS免拆复合保温外模板设备生产的板材完工后应做好成品保护。施工产生的墙体缺陷，如穿墙套管、脚手眼、孔东等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。

　　a，按弹出外墙线位置安装模板，在底层混凝土强度不低于7.5mpa时，开始安装上一层模板时，并利用下一层外墙螺栓孔挂三角平台架。

　　b，在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。模板放在三角平台架上，将模板就位，穿螺栓紧固较正，连接必须严密，牢固，以防出现错台和漏浆现象。

2）运输时应轻拿轻放，材料进入施工现场后，先进场验收，并按规定取样复验；各种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒措施；在平整干燥的场地，不超过20层；存放过程中应采取防潮、防水等保护措施，贮存期及条件应复合产品使用说明书的规定。

　　3）砌筑砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制，配制好的材料应在规定时间内用完，严禁过时使用。

　　4）FS免拆复合保温外模板设备生产的板材完工后应做好成品保护。施工产生的墙体缺陷，如穿墙套管、脚手眼、孔东等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。

　　涂料或面砖饰面层应按照《建筑节能工程施工质量验收规范》GB50411-2007）做法施工。

　　FS免拆复合保温外模板。按保温板厚度确定模板配制尺寸、数量。安装步骤如下：

　　a，按弹出外墙线位置安装模板，在底层混凝土强度不低于7.5mpa时，开始安装上一层模板时，并利用下一层外墙螺栓孔挂三角平台架。

　　b，在安装外墙外侧模板前，须在现浇混凝土墙体的根部或保温板外侧采取可靠的定位措施，以防模板挤靠保温板。模板放在三角平台架上，将模板就位，穿螺栓紧固较正，连接必须严密，牢固，以防出现错台和漏浆现象。

　　FS免拆复合保温外模板设备生产的FS免拆复合保温系统的性能要求测试：

　　耐候性－测试合格标准：不得出现饰面层起泡或剥落、保护层空鼓或脱落等。

　　 测试结果：破坏表面无裂纹、粉化、剥落现象

　　耐冻融(d25)－测试合格标准：表面无裂缝、空鼓、起泡、剥离现象

　　 测试结果：冻融30个循环，表面无裂纹、空鼓、气泡、剥离现象

　　热阻复合墙体—测试结果：热阻符合设计要求

　　 1.69抹面层不透水性涂料饰面－测试结果：2h不透水，试样防护层内侧无水渗透。

　　FS免拆复合保温外模板施工工艺流程：

FS免拆复合保温外模板排版→裁割→安装连接件→弹线→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→水泥抗裂砂浆抹面→饰面层施工。

　FS免拆复合保温外模板施工工艺流程：

FS免拆复合保温外模板排版→裁割→安装连接件→弹线→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→水泥抗裂砂浆抹面→饰面层施工。

　　5）FS免拆复合保温外模板设备产品强度验算要考虑新浇混凝土作用于模板的测压力标准值。新浇混凝土侧压力计算取值为下式中的较小值：

　　F=0.22rc tβ1β2√￣V F=rc H

　　其中rc————混凝土的重力密度，取24000KN/m3

　　t————–新浇混凝土的初凝时间，当缺乏资料时取200、（T+15）；

　　T————-混凝土的入模温度；

　　V————-混凝土的浇筑速度，m/h；

　　H————-混凝土侧压力计算位置处至新浇混凝土顶面总高度；β1————–外加剂影响正系数，不掺外加剂时取1.00；掺具有缓凝作用的外加剂时取1.200；

　　β2————-混凝土坍落度影响修正系数，当坍落度小于30mm取0.85；当坍落度为50mm~90mm取1.0；当坍落度为110mm~150mm，取1.150。

　　6）FS免拆复合保温外模板设备产品变形值为模板构件计算跨度的1/400。

　　2.FS免拆复合保温外模板体系节点构造设计

　　1）FS免拆复合保温外模板设备产品拼接处以及与自保温砌体相交处，在抹面施工前，应采用抹聚合物砂浆耐碱纤维网格布抗裂措施。

　　2）FS免拆复合保温外模板体系除主体墙面外，砌体女儿墙、门窗洞口、阳台、雨篷、空调机隔板，外凸的腰线等热桥部位，宜采用保温浆料系统。

　　3）FS免拆复合保温外模板保温体系特殊部位构造。

　　a、FS免拆复合保温外模板设备产品拼接。

　　b、FS免拆复合保温外模板设备产品与自保温砌体相交部位。

　　c、阴、阳角部位设计构造。

　　d、门窗洞口设计构造。

　　现阶段采用的建筑结构类型包括：

　　通常采用的建筑结构类型主要包括砌体结构、框架结构、框剪结构、剪力墙结构等，研究建筑节能与结构一体化技术就必须研究不同结构形式的节能。根据结构形式的不同，课题组对各种结构形式的一体化技术进行了充分考察，主要包括各种框架填充墙自保温砌块结构体系类、夹芯墙复合保温结构体系类、装配式混凝土复合墙板保温体系类和现浇混凝土墙体结构自保温体系类等。

　　FS免拆复合保温外模板设备现场施工流程

　　1、按现浇混凝土墙体外模板的标准尺度来切开免拆外模保温板。

　　2、现浇时把内模板固定好，再固定免拆外模保温板。

　　3、用对拉长螺丝把内模板，免拆外模保温板，固定用的木条穿表里模木条螺丝上紧，外模板之间用已预制好的小构件来固定两板之间的距离。

　　FS免拆复合保温外模板设备产品四大长处：

　　1、保温与修建物同寿数能够独自砌筑成墙，处置了修建保温墙体的全体性和耐候性，使墙体保温系统的运用寿数真实完成与修建物同寿数，处置后顾之虑。

　　2、消除火灾危险防火等级A级不燃。南京中环世界广场、哈尔滨经纬360度双子星大厦、济南奥体中间、北京央视新址隶属文化中间、上海胶州教员公寓、沈阳皇朝万鑫大厦等相继发作修建外保温资料火灾，构成严峻人员伤亡和财产损失，修建易燃可燃外保温资料已成为一类新的火灾危险，由此引发的火灾已呈多发气势。消除火灾，留住生命，这是如今社会一起重视的焦点。山东振邦公司通过两年的技能攻关，自主研制的高功能FS免拆复合保温外模板设备，完成了墙体保温与修建布局一体化，完全解决了火灾危险。

　　3、降低工程成本，FS免拆复合保温外模板设备产品保温与结构一体化，不需要在做二次保温，并且FS免拆复合保温外模板设备可替代建筑模板，并且不用拆除，生产成本低，从而也能降低修建物的工程成本。

　　4、简化施工工序FS免拆复合保温外模板不需求再做其它保温处置即可满意现行修建节能描绘规范需求，减少了传统保温墙体外保温工序，进步了施工功率，缩短了工期，下降了工程造价。

　　综上，选用FS免拆外保温模板作为外墙外保温做法，不但每平方米墙体直接节省本钱，外墙外保温描绘运用寿数为25年，而且FS免拆复合保温外模板可将以前的外墙外保温运用寿数为25年转换为保温与修建物同寿数，可大大节省外墙外保温保护修理和25年后的替换费用。
